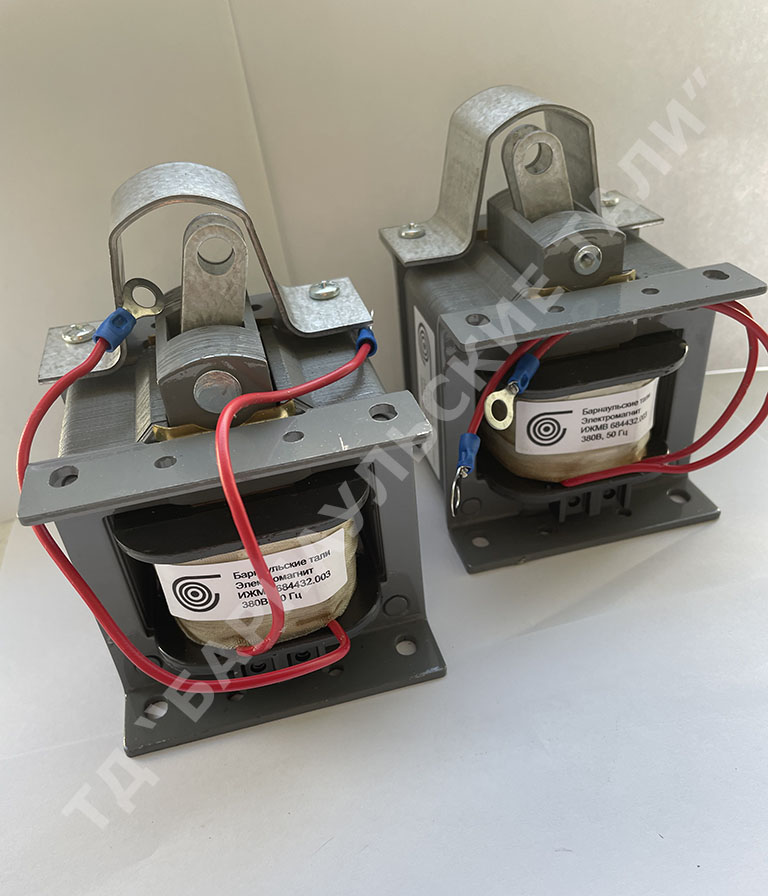

Электромагнит производства Барнаульские тали (Аналог) ИЖМВ 684432.003 с мягкими выводами

Цена: 6 840 с НДС ₽

Оставить заявку

Спасибо! Ваша заявка была отправлена!

Контакты

Электромагнит с мягкими выводами – это механизм, который предназначен для торможения и расторможения механизма подъема электротали производства Алтайталь серии ТЭ. Существуют различные виды электромагнитов: МИС, ИЖМВ, ЭМ и другие. Электромагниты серии МИС используют для дистанционного управления органами станков. Они включаются в сеть переменного тока однофазного напряжения и различной частоты. Электромагниты ИЖМВ применяют в приводе колодочного тормоза для подъема канатных талей или тельферов. Устанавливались в электроталях:

ТЭ 320
2ТЭ 320
ТЭС 5000
ТЭС 6300
2ТЭ 6300
ТЭС 10000
2ТЭ 10000
2ТЭ 12500

Основной принцип работы электромагнита ИЖМВ:

Нормально замкнутый колодочный тормоз расположен во внешней полости корпуса редуктора механизма подъема и состоит из шкифа, установленного на быстроходном валу редуктора, двух тормозных колодок с фрикционными накладками, регулируемой рабочей пружины и растормаживающего рычага, связанного с электромагнитом.

Включение-выключение электромагнита и электродвигателя подъема происходит одновременно, что обеспечивает растормаживание колодочного тормоза в момент включения электродвигателя и его торможение при выключении двигателя, а также при отключении напряжении.

Электромагнит ИЖМВ 684432.003 полностью заменяет снятый с производства МИС-5100. Электромагниты серии ИЖМВ применяют в составе привода колодочного тормоза механизма подъема канатных талей электрических, а также в других устройствах. Полностью соответствуют присоединительные и габаритные размеры. Выпускается в основном на 380 В, 50 Гц. Возможно изготовление и на другие, часто применяемые, напряжения.

Параметры	Исполнение
Параметры	ИЖМВ 684432.003	ИЖМВ 684432.003-01	ИЖМВ 684432.003-08
Режим работы	ПВ 100%	ПВ 100%	ПВ 100%
Номинальное тяговое усилие, Н (кгс)	60(6)	60(6)	60(6)
Номинальный ход якоря, мм	25	25	25
Число включений в час	120	120	120
Частота тока, Гц	50	50	50
Напряжение, В	380	220	127
Класс нагревостойкости по ГОСТ 8865-79	В	В	В
Установившееся превышение температуры катушки, °С (не более)	110	110	110
Номинальный ток, А	0,53	0,92	1,61
Механическая износостойкость электромагнита, циклов, (не менее)	0,63х10⁶	0,63х10⁶	0,63х10⁶
